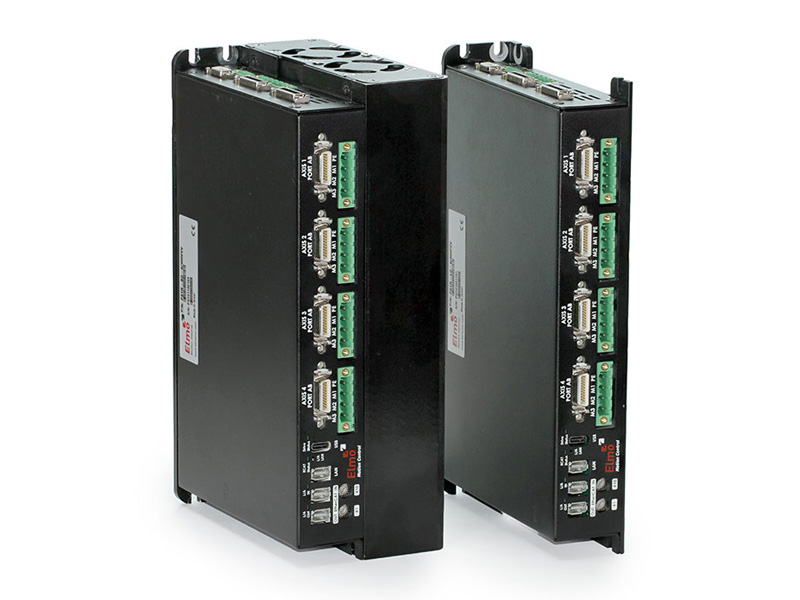

PSTR-MBO-16/400FEV是Elmo Motion Control推出的Platinum String Quartet四軸伺服驅動器，專為工業自動化、半導體設備等高精密多軸協同場景設計。其核心定位為四軸集成式運動控制解決方案，融合了高精度伺服驅動、多軸同步控制與功能安全特性，以下是基于Elmo官方技術文檔及行業應用規律的深度解析：

一、核心技術特性與電氣參數

1.功率與電源特性

電流能力：

單軸連續電流16ARMS，峰值電流30A（持續15秒），四軸總功率輸出達25.6kW（基于400VDC輸入），適配4臺5-7.5kW級伺服電機（如130系列永磁同步電機、直線電機）。

供電范圍：

標稱400VDC輸入，支持320-480VDC寬幅直流母線，兼容工業高壓直流電源（如光伏逆變器、儲能系統），無需額外輔助電源即可啟動，簡化多軸系統供電架構。

效率與散熱：

單軸效率>98.5%，采用模塊化風冷散熱設計（可選水冷），持續運行時外殼溫度<55°C（環境溫度40°C），體積僅224×133×80mm，功率密度達0.9kW/cm3，適合緊湊型設備安裝。

2.多軸運動控制性能

控制模式：

支持四軸獨立或協同控制，每軸可配置為電流環、速度環、位置環（含電子齒輪、凸輪同步、多軸插補），動態響應時間<5ms，重復定位精度±5μm，尤其適合高慣量負載（如精密轉臺、半導體晶圓載具）的同步運動。

動態響應：

電流環帶寬5kHz，速度環帶寬300Hz，位置環帶寬80Hz，配合自適應慣性補償算法，可自動抵消負載變化對同步精度的影響（同步誤差<±100ns）。

反饋兼容性：

每軸支持EnDat2.2（24位絕對式）、HiperfaceDSL（單電纜反饋）、增量式編碼器（最高2MHz脈沖頻率）及旋轉變壓器，反饋信號光電隔離（隔離電壓2.5kV），抗干擾能力提升30dB。

3.通信與安全功能

協議支持：

標配EtherCAT（CoE協議），同步精度±50ns，支持100Mbps實時通信；可選配PROFINET或ModbusTCP/IP，適應復雜工業網絡架構。

功能安全：

集成STO（安全扭矩關閉，SIL3/PLe）、SS1（安全停止1）與SOS（安全操作停止），安全電路響應時間<15ms，符合ENISO13849-1與IEC61508標準，滿足半導體設備的緊急制動需求。

I/O資源：

每軸提供8路數字輸入（含2路安全輸入）、6路數字輸出（繼電器/晶體管混合）、2路16位模擬輸入（±10V），支持脈沖方向指令（最高2MHz）和同步觸發（多軸協同誤差<50ns）。

二、典型應用場景

1.半導體晶圓檢測設備

在四軸高精度定位平臺中，PSTR-MBO-16/400FEV驅動4臺伺服電機實現晶圓載具的納米級定位（精度±0.1μm）。通過EtherCAT與視覺檢測系統同步，檢測效率提升30%，STO功能確保緊急停機時的安全制動（制動距離<10μm）。

2.精密加工機床

五軸聯動加工中心的旋轉軸驅動中，四軸同步控制（同步誤差<100ns）可實現復雜曲面的高速切削（進給速度>20m/min），寬電壓特性適配工廠高壓直流母線，減少電源轉換損耗。

3.自動化生產線

汽車電子元件裝配機器人的多軸協同場景中，四軸獨立控制與插補功能（如空間圓弧插值）可實現高精度取放（重復定位誤差<±0.02mm），配合功能安全模塊，滿足人機協作時的安全要求。

4.新能源裝備

鋰電池極片涂布設備的張力控制系統中，四軸同步調節涂布頭位置與張力輥速度（控制精度±0.5%），動態慣性補償算法抵消卷徑變化對張力的影響，確保涂布均勻性。

三、配置與調試工具

1.Elmo Application Studio(EAS)工業版

多軸協同編程：支持四軸同步軌跡規劃（如3D空間直線插補、電子齒輪比動態調整），通過MotionLink功能實現四軸同步誤差<50ns。

動態參數優化：內置“多軸負載慣量識別”模塊，自動匹配各軸PID參數與前饋補償，減少多軸聯動時的震蕩（調整時間縮短40%）。

熱管理監控：實時監測四軸功率模塊溫度，智能預警過熱風險，可獨立限制單軸輸出電流（限流閾值可調）。

2.硬件集成特性

模塊化設計：電源、控制、反饋接口分離，支持熱插拔（需斷電操作），便于維護；可選配能量回饋單元（節能>20%）。

故障診斷：內置故障記錄器（存儲最近200條故障信息），支持通過EtherCAT讀取詳細故障代碼（如過流原因、反饋異常類型）。

四、注意事項與擴展建議

1.安裝環境

工作溫度范圍0-50°C（風冷）/-20-60°C（水冷），濕度<90%RH（無冷凝），安裝時需預留至少50mm散熱間隙。

2.電源與通信配置

輸入側需配置高壓直流斷路器（額定電流≥32A）、浪涌保護器（400VDC級）及EMI濾波器（推薦Elmo原廠EMC-P40）。

EtherCAT總線需使用雙絞屏蔽電纜（阻抗100Ω±20%），長距離（>100m）需加中繼器以保證同步精度。

3.替代與升級

更高功率需求：同系列Platinum Solo Quartet（單軸50A）可提供更高輸出，適配10kW級電機。

極端環境適配：選擇-E版本（-40~70°C寬溫），適應高低溫工業場景（如戶外風電設備）。

PSTR-MBO-16/400FEV（即Platinum String Quartet）憑借“四軸集成+高功率密度+精密同步”的技術優勢，在半導體、精密加工等領域具有顯著競爭力。實際應用中建議通過EAS軟件進行多軸協同調試，重點優化動態響應與熱管理設計，以充分發揮其性能潛力。
